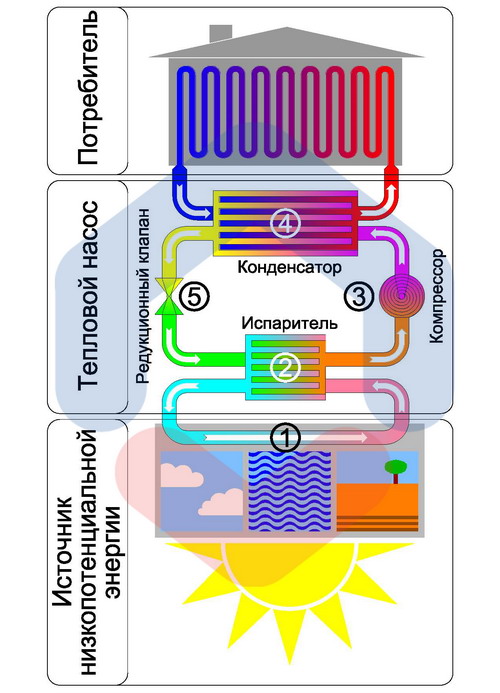

Принцип работы теплового насоса похож принципу
действия холодильника. В обоих есть испаритель, компрессор, конденсатор и
дросселирующее устройство. Цикл работы у холодильника и теплового насоса похож а разнятся только настройками. Фреон
подбирается такой, чтобы мог закипеть даже при минусовой температуре. (обычно 410)
Поэтому, когда холодную воду прогоняют через каналы
испарителя, жидкий фреон все равно испаряется. Далее фреон попадает в
компрессор, где сжимается. При этом его температура сильно увеличивается
(до 90-100градусов).
Затем, горячий и сжатый фреон направляется в
теплообменник конденсатора, охлаждаемый водой или воздухом. На холодных
поверхностях пар конденсируется, превращаясь в жидкость, а его тепло
передается охлаждающей среде. Воду используют в системе отопления или
горячего водоснабжения, а фреон, теперь снова жидкий, направляется на
дросселирующий вентиль, проходя через который он теряет давление и
температуру, а затем опять возвращается в испаритель. Цикл завершился и
будет повторяться, пока работает компрессор.
